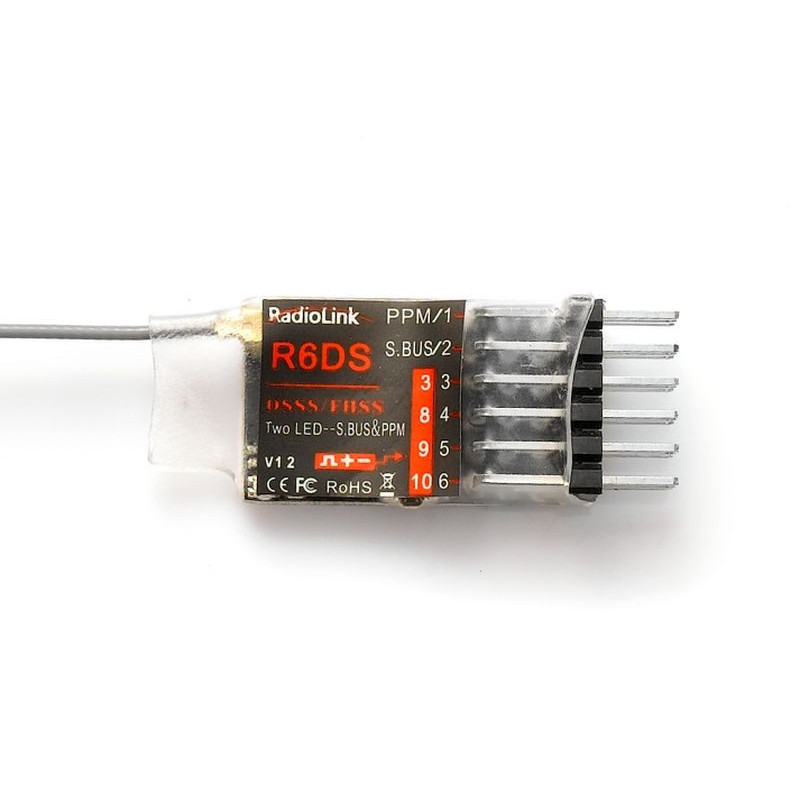

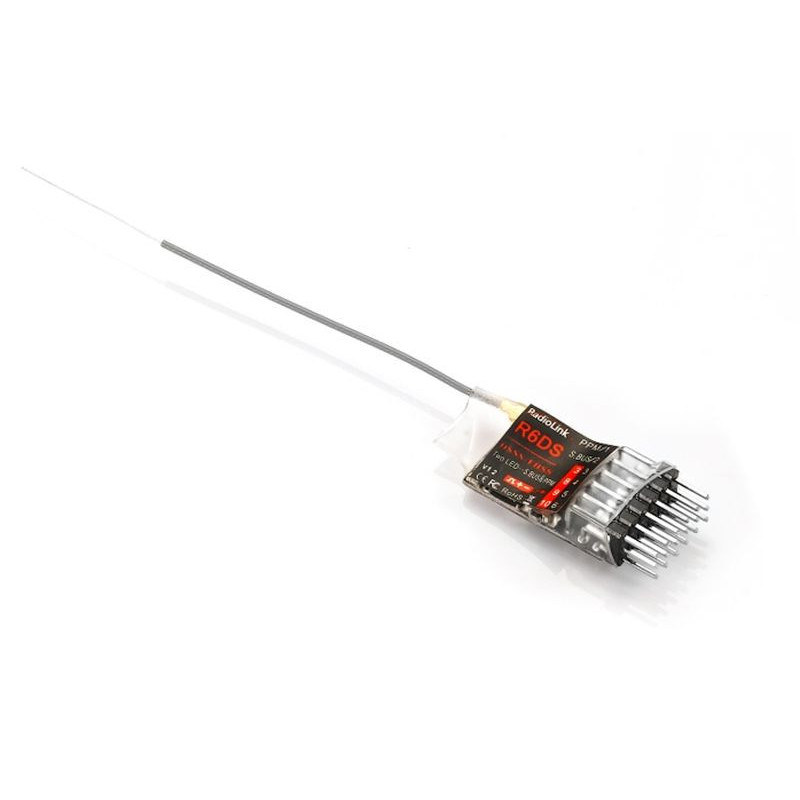

PŘIJÍMAČ RADIOLINK R6DS

Radiolink R6DS 2,4GHz je malý šestikanálový přijímač se synchronním přenosem DSSS a FHSS s přeskakováním frekvencí, kompatibilní s vysílači Radiolink AT9, AT 9S, AT10 a AT10II (AT10II musí být přepnut do režimu přenosu 10CH). Nabízí dva provozní režimy - s výstupy servosignálu se standardní šířkovou modulací (PWM) (6 kanálů) nebo se sériovými výstupy S-BUS+PPM (10 kanálů). NENÍ kompatibilní s vysílači Radiolink T8FB a T8S.

Přijímač je vhodný pro pomalu letící a parkující modely, závodní drony a další menší modely (dosah udávaný výrobcem je 300 m na zemi a 600 m ve vzduchu).

Použití přenosové technologie DSSS/FHSS s sebou přináší vysokou odolnost proti rušení a možnost nastavení nouzového vychýlení v případě poruchy nebo silného rušení signálu vysílače.

Provozní režimy:

• S jednotlivými výstupy PWM signálu serva: červená LED indikuje výstup PWM signálu, celkem 6 kanálů
• Se sériovým výstupem SBUS + PPM: modrá/fialová LED indikuje výstup signálu SBUS + PPM, celkem 10 kanálů. Výstupy signálu SBUS + PPM a PWM lze v provozu SBUS používat současně. Zásuvka CH1 má výstup signálu PPM, zásuvka CH2 výstup signálu SBUS, zásuvky CH3 až CH6 slouží současně jako výstupy signálu PWM kanálů 3, 8, 9 a 10.

Párování s vysílačem se provádí pomocí párovacího tlačítka na přijímači, provozní stavy jsou indikovány LED diodou.

Přijímač je vybaven kontaktními lištami pro standardní konektory UNI (=JR/Graupner, Hitec, Futaba); výstupy jsou orientovány směrem k podélné ose přijímače.

Technické údaje:

• Počet kanálů (PWM) - (S-BUS+PPM): 6 - 10
• Sériový výstup: PPM, S-BUS
• Zabezpečení proti poruše
• Napájení: 4,8 V, 6 V
• Délka [mm]: 25
• Šířka [mm]: 25 mm: 15
• Výška [mm]: 15 mm: 10
• Hmotnost [g]: 3.4

Sada přijímače obsahuje: přijímač R6DS, návod.

*Při používání postupujte podle přiloženého návodu.
