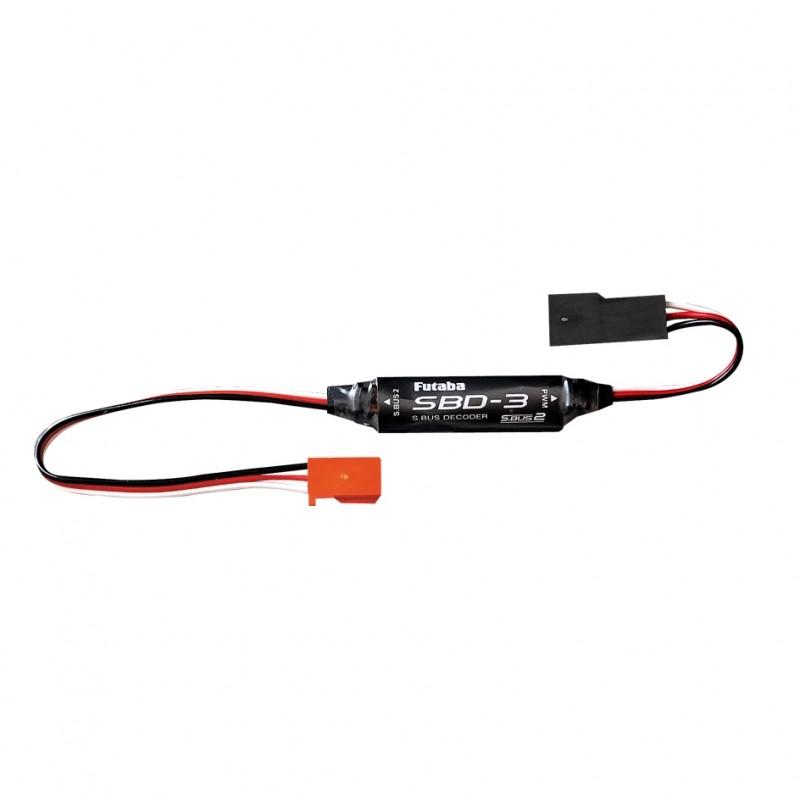

FUTABA (FUT5102700)

Kabelový dekodér S-BUS pro připojení jednoho klasického serva (analogového a digitálního) nebo elektronického regulátoru otáček na sériovou sběrnici S.BUS nebo S.BUS2, přizpůsobený pro analogová a digitální serva s 3,7-7,4 V (nominální), rozsah provozního napětí 3,5 -8,4V

Výstupu SBD-3 lze přiřadit libovolné číslo kanálu (výchozí nastavení je CH3), takže připojené klasické servo nebo ovladač bude reagovat na řídicí signál daného kanálu. Čísla kanálů lze přiřadit výstupu dekodéru pomocí:

• USB programátor CIU-3 nebo CIU-2 s obslužným programem SBD-Link pro PC
• Vysílač Futaba pro nastavení serva / dekodéru S.BUS SBD-1 (výstup SBD-3 se nastavuje stejně jako výstup Sx1 dekodéru SBD-1): T6K, T10J, T12K, T14SG (V4.0 a vyšší), FX-22 (V4. 0 a vyšší).

Použití dekodéru: Vstup SBD-3 se připojí k portu S.BUS nebo S.BUS2 přijímače (nebo k rozbočovači připojenému k portu S.BUS) a klasickému servu (analogovému a digitálnímu) nebo regulátoru otáček je připojen k výstupu. Je také možné připojit servo S.BUS nebo S.BUS2; v tomto případě bude servo S.BUS / S.BUS2 pracovat klasicky na kanálu, který je nastaven pro výstup SBD-3, nikoli na kanálu uloženém v paměti serva.

Technická data:

• napájení (jmenovité napětí) [V] : 3,7 - 7,4
• napájení (pracovní rozsah) [V] : 3,5 - 8,4
• délka s kabely [mm] : 238
• hmotnost [g] : 4,7

* Vždy dodržujte přiložené pokyny.
