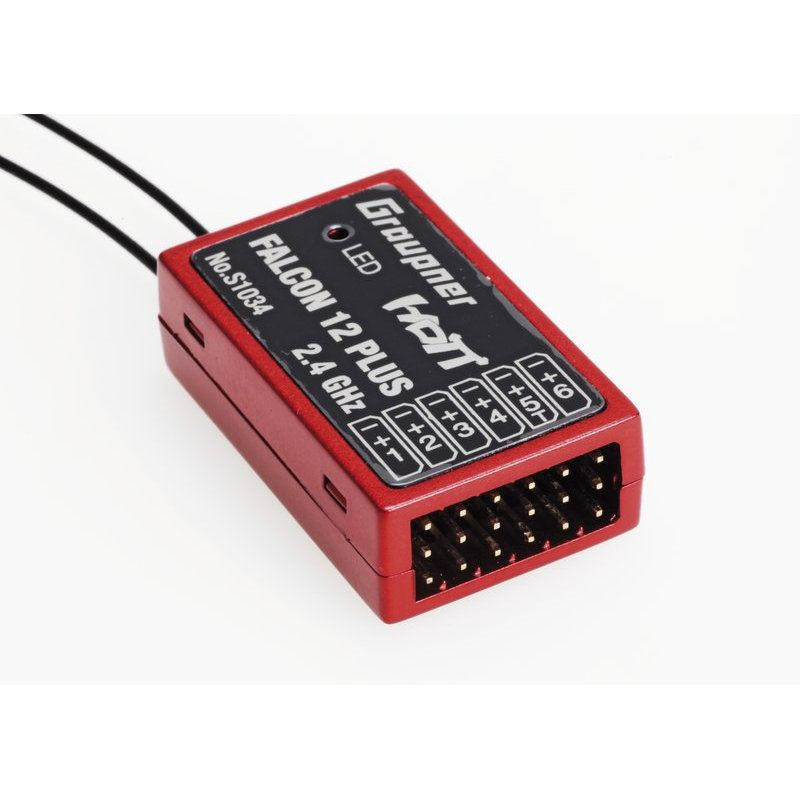

GRAUPNER/SJ PŘIJÍMAČ FALCON 12 PLUS (S1034) GYRO

Falcon 12 plus Graupner představuje nový vysoce výkonný šestikanálový přijímač. je v něm integrován 3-osý gyroskop, 3-osý akcelerometr a Vario.
Přijímač také přenáší napětí a teplotu přijímače, stejně jako sílu signálu a nadmořskou výšku bez nutnosti použití dalších senzorů.

Nový anténní zesilovač a všesměrová anténa zajišťují extrémní dosah a pokrytí. Rychlejší 32bitový procesor L4 zajišťuje úsporu energie a vyšší výkon, takže Falcon 12 PLUS lze použít i pro vrtulníky s rotorovou hlavou bez mechanického stabilizátoru (flybarless systém) nebo jako řídicí jednotku pro multikoptéry.

Falcon 12 lze samozřejmě použít i pro modely letadel. Přijímač umožňuje různé letové režimy s gyroskopem: OFF, normální stabilizaci, režim uzamčení hlavice a rychlostní režim, který umožňuje velmi snadné létání v nožovém letu a v zatáčkách a je tak vynikající podporou pro pilota

Technické údaje: V případě potřeby je možné použít i jiné modely:

• počet kanálů: 1: počet kanálů: 6 (8 kanálů "SUMD" na kanálu 5)
• rozměry: 36x21x10 mm
• napájení: 3,6 - 7,4 V
• hmotnost: 8 g

*Postupujte podle návodu přiloženého k výrobku.

Falcon 12 plus je univerzální mezi šestikanálovými přijímači.

tříosý gyroskop + tříosý akcelerometr:

• Extrémně jednoduchý a rychlý
• Rychlá a snadná konfigurace pomocí vysílače HoTT v nabídce telemetrie

Model letadla:

• Stabilizace modelu letadla za nepříznivých povětrnostních podmínek až ve 3 osách
• Plynulý a přirozený let s proporcionálním gyroskopickým tlumením
• Stabilizace pro čisté provádění akrobatických sestav
• Díky 3osému gyroskopu je možné velmi hladké létání i s akrobatickými modely, které jsou jinak obtížně ovladatelné
• Akrobatické prvky lze provádět mnohem čistěji
• Snadná konfigurace přiřazení gyra
• Nastavení parametrů prostřednictvím telemetrie HoTT
• Software pro začátečníky s přednastaveným režimem pro HoTTrigger 1400 a V-Venture
• Skvělé pro snadné přistání v obtížných povětrnostních podmínkách.

Systém pro vrtulník bez flybarů:

• Základní konfiguraci lze provést během okamžiku
• Rychlý a inovativní způsob přiřazování os, a tím i flexibilní polohování
• Malé rozměry pro snadné umístění a méně kabelů
• Extrémně nízká hmotnost
• Nejnovější generace tříosých snímačů odolných proti vibracím
• Automatické rozpoznání a optimalizace piruet pomocí cyklické kompenzace směru desky a ocasu
• Pro všechny běžné kruhové desky 90/120/135/140 stupňů
• Cyklistickou desku lze otočit o 90 stupňů
• V případě potřeby možnost volby standardního a expertního menu
• Citlivost parametrů lze měnit během letu, stylu létání, ale také podle fáze letu pomocí nastavitelných ovládacích prvků
• Super rychlý díky zkrácené době přenosu z přijímače do systému Flybarless
• Pro pocit přímého ovládání

Řídicí jednotka multikoptéry:

• Pro řízení letu vrtulníku se používá firmware Q06, který je nutné aktualizovat na firmware multikoptéry
• Základní nastavení lze provést během několika minut prostřednictvím telemetrické nabídky
• Rychlý a inovativní způsob přiřazení os, a tím i flexibilní směr montáže
• Nejnovější generace tříosých snímačů odolných proti vibracím
• Kufr chrání elektroniku v případě nehody. Speciální oboustranná páska uvnitř tlumí vibrace
• Frekvence gyroskopu 8 kHz, multishot a vysokorychlostní řídicí rutiny PID, stejně jako nové softwarové filtry zajišťují vynikající letový zážitek
• Novinkou je také kvadrokoptéra typu XI (Quadrocopter X s reverzním otáčením vrtule), která se osvědčila zejména při FPV závodech, kdy zachovává jasný FPV výhled
• Pokud je GPS senzor S8437 připojen k CH5/Telemetrie a CH5 je nastaven na SENSOR, jsou k dispozici další funkce: GPS udržuje nadmořskou výšku, možnost automatického návratu na výchozí startovní pozici, možnost zadávání bodů trasy (s HoTT Viewer 2 a kabelem USB-OTG)
• Podpora telemetrie pro senzory HoTT a senzory s telemetrickým protokolem HoTT od jiných výrobců
• SUMD výstup pro jiné přijímače Flybarless
• Vhodné pro vysoké napětí. Rozsah vstupního napětí 3,6 - 12,6 V
• Lze naprogramovat a používat se všemi vysílači HoTT s telemetrií

Flybarless pro vrtulník:

• Snadné programování základních nastavení prostřednictvím menu telemetrie
• Optimalizace piruety se automaticky určuje podle parametrů a funguje velmi dobře
• Extrémní stabilita letu s plnými 3D schopnostmi i při základním nastavení
• Ocasní a cyklistickou desku lze snadno nastavit prostřednictvím telemetrického menu nebo pomocí volitelných snímačů
• Další možnosti optimalizace v expertním režimu pro osobní styl létání a osobní nastavení

Extrémně jednoduchá základní konfigurace prostřednictvím telemetrie:

• Směr rotoru
• Typ cyklické desky
• Frekvence serva cyklické desky 50-200 Hz
• Směr cyklické desky
• Cyklodesky serva Servo 1-3
• Rozsah cyklodesky do 8°
• Rozteč cyklodesek A/B
• Nastavení limitu cyklodesky
• Otáčení cyklodesky
• Variabilní pulz pro zadní servo 760 μs, 960 μs, 1,5 ms
• Proměnná frekvence pro zadní servo 50-333 Hz
• Středová poloha zadního serva
• Vychýlení ANO / NE
• Záznam pro servisní účely
• Expertní režim ANO / NE
• Jednoduché přiřazení os gyroskopu
• Gyroskopický efekt pro ocasní plochu a cyklistickou desku prostřednictvím telemetrie nebo nastavitelných senzorů
• V expertním režimu lze nastavit další parametry
