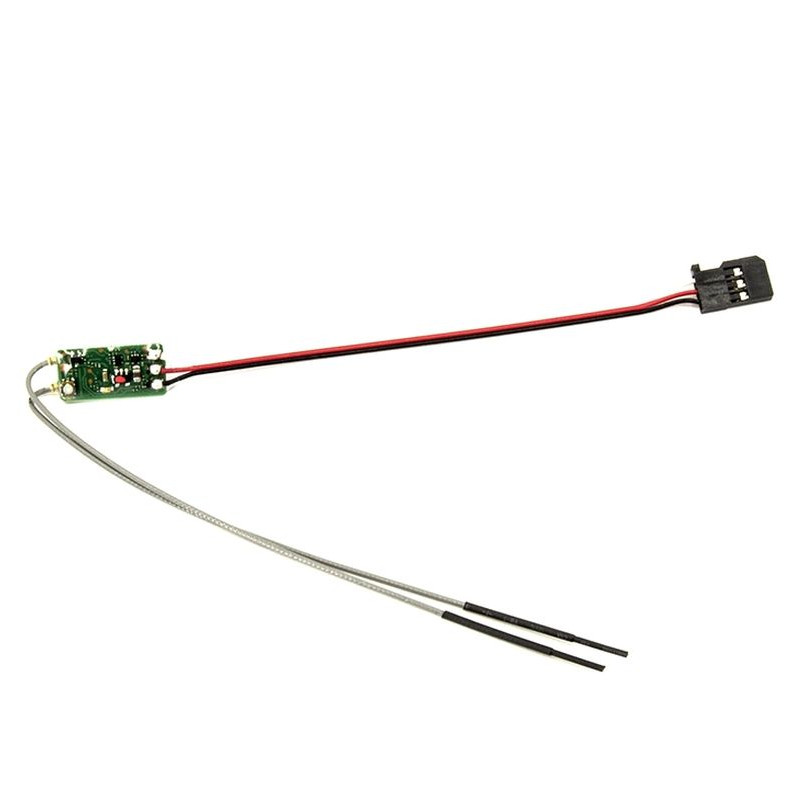

Přijímač FUTABA R2000SBM S-FHSS/FHSS / 2,8g

Miniaturní a velmi lehký přijímač vysílacího systému Futaba S-FHSS 2,4 GHz bez telemetrie s dvojicí diferenciálních antén s plným dosahem. Je určen především pro použití v FPV dronech a dalších modelech využívajících řídicí jednotky komunikující prostřednictvím sběrnice S.BUS; díky miniaturním rozměrům a velmi nízké hmotnosti je vhodný i pro malé modely letadel se servy S.BUS/S.BUS2. R2000SBM poskytuje jeden sériový výstup S.BUS. Provozní stavy přijímače jsou indikovány LED diodou.

Systém přenosu

Futaba S-FHSS 2,4GHz pro létající modely (pro vysílače Futaba S-FHSS a RF modul TN-FH).

Napájení

4,8-7,4 V (jmenovité napětí) - tj. např. 4-6 NiMH, 2S LiPo, LiFe, Li-ion akumulátorů, BEC stabilizátorů napájení v daném rozsahu napětí.

Anténa

Přijímač je vybaven dvojicí diferenciálních antén pro maximalizaci příjmu signálu bez ohledu na vzájemnou polohu modelu a vysílače. Ty by měly být připevněny k modelu se vzájemnou orientací 90°.

Výstupy přijímače

Přijímač je vybaven třívodičovým výstupním kabelem S.BUS s konektorem pro serva typu Futaba. Výstup S.BUS má maximálně 8 kanálů.

Telemetrie

R2000SBM neumožňuje přenos telemetrických dat, ale umožňuje přenos dat o síle přijímaného signálu (RSSI) do řídicí jednotky dronu.

Co je S.BUS2/S.BUS

S.BUS - sériová sběrnice Futaba s jednosměrnou komunikací umožňující ovládání serv, regulátorů, přepínačů, gyroskopů a dalších kompatibilních RC zařízení připojených k jednomu výstupnímu portu přijímače S.BUS.
S.BUS2 - sériová sběrnice Futaba pro obousměrnou komunikaci umožňující (stejně jako S.BUS) ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených k jednomu výstupnímu/vstupnímu portu přijímače S.BUS2. Kromě toho umožňuje připojení telemetrických senzorů a odesílání dat z nich prostřednictvím přijímače pro zobrazení na vysílači; z některých serv může S.BUS2 vysílat do vysílače informace o provozním proudu, teplotě nebo úhlu výstupní páky serva.

Na rozdíl od klasických RC souprav využívá systém S.BUS(2) k odesílání řídicích signálů z přijímače do serva, gyra nebo jiného zařízení sériovou datovou komunikaci. Tato data zahrnují příkazy typu "posuň kanál 3 serva o 15 stupňů, posuň kanál 5 serva o 30 stupňů" pro více zařízení. Zařízení S.BUS(2) provádějí pouze příkazy patřící k jejich vlastnímu nastavenému kanálu. Z tohoto důvodu je možné připojit několik serv k jednomu signálnímu kabelu a nastavovat a ovládat je jednotlivě podle potřeby. K tomu slouží identifikační kód serva (ID). ID najdete na nálepce na krabici serva.

Servo S.BUS2 lze připojit k portům S.BUS2 a S.BUS přijímače. Jeho funkce je určena nastavením kanálu v paměti serva (to se provádí pomocí programovacího rozhraní vysílače Futaba, programátoru SBC-1 nebo USB rozhraní CIU-3 s PC programem S-Link - u některých serv lze kanál nastavit pouze pomocí vysílače).

Servo S.BUS nebo S.BUS2 připojené ke kanálovému výstupu klasického přijímače (PWM) se chová jako klasické servo. Jeho pohyb je indikován signálem v kanálu přijímače, ke kterému je připojeno. Nastavení programovatelných funkcí serva zůstávají v platnosti.

Technické údaje: V případě, že je servo v provozu, je možné jej použít pro všechny serva:

• Modulace/kódování: S-FHSS-2,4 GHz
• Počet kanálů: 8
• Napájení (jmenovité napětí): 3,7 V - 8,4 V
• Délka [mm]: 20
• Šířka [mm]: 10
• Výška [mm]: 3
• Hmotnost [g]: 2,9
• Sériový výstup: S-BUS

*Postupujte podle návodu k obsluze přiloženého k výrobku.
