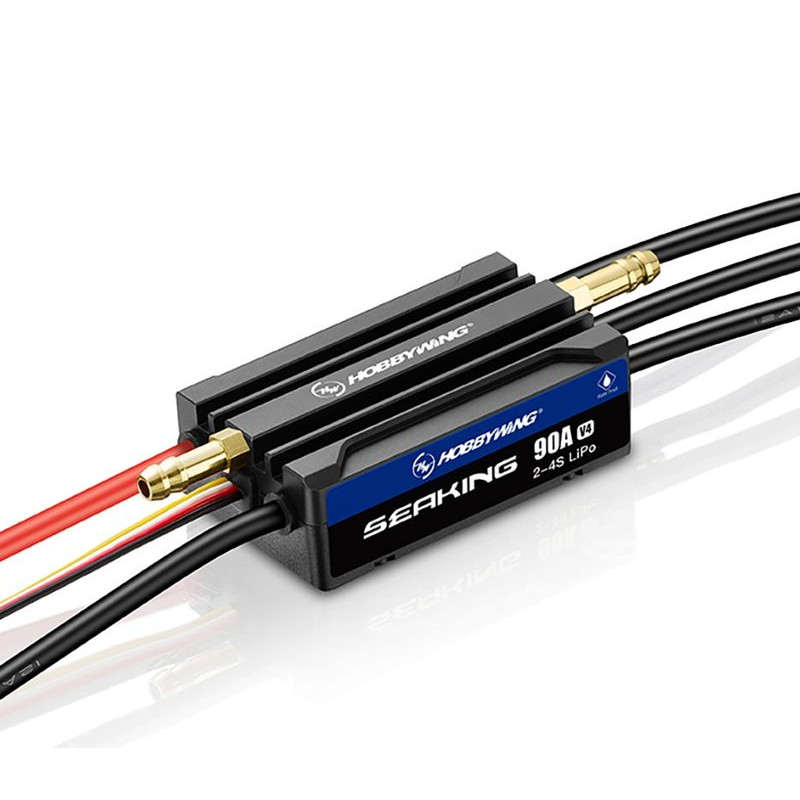

HOBBYWING REGULÁTOR OTÁČEK 90A-V4 ( HW30302362 )

Špičková programovatelná mikroprocesorová řídicí jednotka s vodním chlazením pro střídavé motory bez snímačů, navržená s využitím nejnovější polovodičové technologie s vynikajícím výkonem a rozsáhlými možnostmi programování a řízení pro závodní i rekreační použití. Používá se k řízení otáček střídavých elektromotorů v motorových člunech a velkých modelech poháněných LiPo akumulátory. Je navržen pro vysokou dlouhodobou zatížitelnost a odolnost, která je vyžadována u závodních modelů s minimální hmotností. Montáž a používání výrazně usnadňuje důkladná ochrana proti vniknutí vody a vodní chlazení. Je vybaven výkonným spínaným stabilizátorem napájení SBEC s volitelným výstupním napětím pro napájení přijímače a serv z pohonného akumulátoru. Regulátor se programuje pomocí LED programátoru, LCD programátoru G2 nebo PRO nebo prostřednictvím Bluetooth OTA modulu v mobilní aplikaci HW LINK.

POPIS A FUNKCE REGULÁTORU

• Regulátor je umístěn ve vodotěsném a prachotěsném pouzdře (splňuje normu IP67), což znamená, že regulátor může být během provozu ponořen do vody a uživatel jej může používat přímo, bez jakýchkoli bezpečnostních opatření.
• Řídicí jednotka je vybavena profilovým chladičem a vodním chlazením.
• Je vhodný pro většinu lodních bezkartáčových a bezsenzorových motorů napájených bateriemi LiPo 2-4S.
• Pro motorové čluny do délky přibližně 800 mm.
• Vestavěný výkonný stabilizátor napájení BEC s přepínatelným napětím 6,0/7,4/8,4 V a zatížitelností až 8 A poskytuje spolehlivé napájení výkonných klasických a vysokonapěťových (HV) serv.
• Pokročilý software vyvinutý speciálně pro RC lodě, který se vyznačuje vynikajícími startovacími a akceleračními vlastnostmi a řadou programovatelných funkcí s možností doladění naprogramovaných parametrů za jízdy díky dalšímu kanálu ve vysílači.
• Dva provozní režimy: jednosměrný a obousměrný pro různé aplikace - motorové čluny a modely.
• devět nastavitelných hodnot časování zaručujících kompatibilitu s většinou střídavých motorů bez snímače.
• Řada ochranných funkcí: ochrana proti poklesu napájecího napětí, tepelná ochrana regulátoru, ochrana proti ztrátě řídicího signálu, speciálně přizpůsobená pro RC lodě.
• Indikátor provozního stavu 2 LED diody.
• Vodní chlazení.
• Speciální vstup pro dálkové nastavení parametrů zvolené funkce.
• Snadné programování pomocí LED programovacího zařízení, G2 nebo PRO LCD programovacího zařízení nebo Bluetooth OTA modulu v mobilní aplikaci HW LINK doma i na vodě.
• Sledování provozních údajů v reálném čase v mobilní aplikaci HW LINK (s modulem OTA, prodává se samostatně).
• Kalibrace rozsahu škrticí klapky pro dokonalé přizpůsobení řídicímu signálu z vaší RC soupravy.

PROGRAMOVATELNÉ FUNKCE

• Provozní režim: jednosměrný - pro motorové lodě a závody. Obousměrný režim umožňuje i zpětný chod a je vhodný pro modely v měřítku 1:1 a rekreační/sportovní jízdu.
• Maximální výkon zpětného chodu: Určuje výkon dostupný pro zpětný chod.
• Počet článků LiPo: Můžete zvolit automatickou detekci počtu článků nebo nastavit počet článků ručně pro 100% spolehlivou funkci napěťové ochrany.
• Napěťová ochrana v případě poklesu napájecího napětí: Můžete zvolit režim "bez ochrany" nebo hodnoty od 2,6 do 3,6 V/článek.
• Napětí BEC: Možnost volby 6,0 V pro normální serva nebo 7,4 V pro "vysokonapěťová" (HV) serva.
• Rozběh: Lze zvolit velmi měkký počáteční rozběh (úroveň 1) nebo velmi agresivní počáteční zrychlení (úroveň 7).
• Směr otáčení motoru: Určuje směr otáčení motoru
• Volnoběh: Ovlivňuje rychlost poklesu otáček motoru po uvolnění plynu.
• Brzdění tahem: nastavitelná intenzita brzdění při neutrální poloze plynu (0-100 %)
• Časování: nastavitelné v rozsahu 10,0° až 30°
• Funkce kanálu AUX: Určuje, která funkce bude nastavena během jízdy prostřednictvím dalšího kanálu AUX na vysílači (prostřednictvím přiřazeného přepínače, knoflíku nebo jiného ovládacího prvku).

OCHRANNÉ FUNKCE OVLADAČE

• Ochrana proti poklesu napájecího napětí: Pokud napětí pohonného akumulátoru klesne pod nastavenou mez, motor se vypne. Po přepnutí plynu do neutrální polohy a jeho opětovném stisknutí se výkon motoru sníží na 50 %. Po 5 sekundách se motor opět vypne a cyklus snížený výkon/vypnutí se opakuje.
• Tepelná ochrana regulátoru: Pokud teplota regulátoru překročí hodnotu nastavenou z výroby, sníží regulátor výkon motoru na 50 %. Plný výkon se obnoví, jakmile se teplota regulátoru sníží.
• Tepelná ochrana kondenzátoru: Pokud teplota kondenzátoru filtru překročí hodnotu nastavenou z výroby, regulátor omezí výkon motoru na 50 %. Plný výkon se obnoví, jakmile teplota kondenzátoru klesne.
• Nadproudová ochrana: Pokud je překročen maximální povolený proud regulátoru, motor se vypne; normální provoz se automaticky obnoví po nastavení škrticí klapky do neutrální/nulové polohy.
• Ztráta signálu škrticí klapky: Řídicí jednotka vypne motor, pokud signál ovládání škrticí klapky z přijímače zmizí na 0,1 s. Jakmile je přijat normální signál, řídicí jednotka obnoví normální provoz.

Technické údaje: V případě, že se jedná o plyn, je možné, že se jedná o plyn:

• pro modely lodí
• pro třífázové motory
• Trvalý proud [A]: 90
• Maximum peak current - instantaneous [A]: 360
• Počet článků LiXX: 2 - 4
• Napětí BEC [V]: 6 - 8,4
• Proud BEC [A]: 8
• Délka [mm]: 60
• Šířka [mm]: 60 mm: 36.3
• Výška [mm]: 22,5
• Hmotnost [g]: 115,6
• Programovatelné: ANO

*Postupujte podle návodu přiloženého k výrobku !
