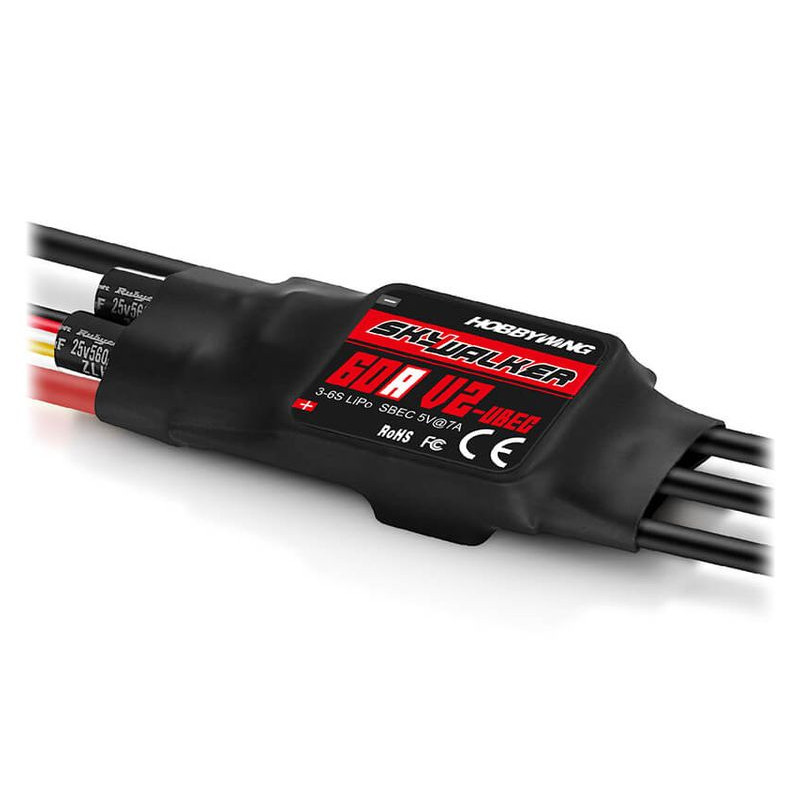

HOBBYWING SPEED CONTROLLER SKYWALKER 60A V2 - UBEC ( HW30216101 )

Nová generace programovatelných mikroprocesorových řídicích jednotek pro střídavé motory bez snímačů ("bezkartáčové, bezsenzorové") navržených s využitím možností nejmodernější polovodičové technologie s vynikajícími výkonovými vlastnostmi při zachování velmi jednoduchého a uživatelsky přívětivého ovládání. Používá se k řízení otáček střídavých elektromotorů v modelech rekreačních letadel napájených z akumulátorů NiCd/NiMH a LiPo/Li-ion. Regulátor je vybaven výkonným pulzním regulátorem napájení BEC, který zajišťuje napájení přijímače a serv z pohonného akumulátoru. Pro snadné programování regulátoru je v našem obchodě k dispozici LED karta Hobbywing.

Základní specifikace:

• pro modely: letadel
• trvalý proud: 60A
• maximální špičkový (okamžitý) proud: 80A
• počet článků LiPo: 3 - 7
• napětí BEC: 5V
• proud BEC: 7A
• délka: 73 mm
• šířka: 30 mm
• výška: 12 mm
• hmotnost: 68 g
• otáčení: jednosměrné
• programování: ano

POPIS A FUNKCE OVLADAČE

• Řídicí jednotka je vybavena vysoce výkonným 32bitovým mikroprocesorem ARM M4 s taktovací frekvencí až 96 MHz
• Optimalizovaná technologie řízení DEO (Driving Efficiency Optimisation) výrazně zlepšuje odezvu škrticí klapky a účinnost řízení výkonového stupně a snižuje teplotu regulátoru
• Vhodné pro většinu leteckých motorů napájených 3-6S LiPo bateriemi
• Pro napájení z akumulátorů NiCd, NiMH, LiPo, Li-ion
• Výkonný 5,0 V pulzní regulátor napájení BEC se zatížitelností až 5 A
• Nastavitelné časování pro optimální přizpůsobení danému motoru
• Nastavitelný obvod PCO - odpojí motor při poklesu napájecího napětí
• Režimy normální/měkký/velmi měkký start jsou vhodné pro motory s přímým pohonem i motory s převodovkou
• Bezpečný rozběh (zabraňuje spuštění motoru při zapnutí)
• Řada ochranných funkcí: ochrana proti rozběhu, tepelná ochrana regulátoru, tepelná ochrana kondenzátoru, ochrana proti přetížení, nadproudová ochrana, ochrana proti nesprávnému napájecímu napětí a ochrana proti ztrátě řídicího signálu účinně prodlužují životnost regulátoru
• Speciální programovací kabel pro připojení regulátoru k programovacímu boxu Hobbywing LED umožňuje uživateli programovat regulátor kdekoli a kdykoli
• Kalibrace rozsahu škrticí klapky pro dokonalé přizpůsobení řídicímu signálu z RC platformy.

PROGRAMOVATELNÉ FUNKCE

• Typ brzdy: Brzda vypnutá, normální brzda (s nastavitelnou intenzitou brzdění ve 3 stupních), reverzní brzda (umožňuje povolit reverzní chod motoru přes jiný kanál pomocí přepínače, otáčky reverzního motoru jsou řízeny regulátorem plynu) in-line reverz (umožňuje zapnout reverzní chod motoru prostřednictvím jiného kanálu s proporcionálním regulátorem, reverzní otáčky motoru jsou řízeny brzdovým regulátorem)
• Brzdný výkon: intenzitu brzdění lze nastavit na 60, 90 nebo 100 % v režimu "normální brzda"
• Způsob odpojení motoru: Měkké odpojení: Řídicí jednotka postupně sníží výkon na 60 % plného výkonu do 3 sekund po vypnutí napěťové ochrany. Tvrdé odpojení: Motor se okamžitě vypne
• Počet článků LiPo: Pro 100% spolehlivou funkci napěťové ochrany doporučujeme manuální nastavení. Pokud je zvolena automatická detekce, řídicí jednotka automaticky přepočítá počet článků připojeného akumulátoru podle pravidla "3,7 V na článek".
• Napěťová ochrana: Napěťovou ochranu lze nastavit na prahovou úroveň 2,8 V/článek, 3,0 V/článek nebo 3,4 V/článek; ochranu lze také zcela vypnout
• Rozběh: Normální rozběh (okamžitý), Měkký rozběh (s pomalým rozběhem pro motory s velkými vrtulemi, převodovkami nebo menšími dmychadly), Velmi měkký rozběh (s velmi pomalým rozběhem pro motory s velkými vrtulemi, převodovkami nebo dmychadly od 90 mm)
• Časování: nastavitelné v rozsahu 5, 15 nebo 25°
• Volnoběžka DEO: tuto funkci lze zapnout nebo vypnout; může zajistit lepší linearitu nebo plynulejší odezvu plynu
• Režim vyhledávání: může pomoci při hledání modelu, který přistál na nejistém terénu - řídicí jednotka pípá, když je po nastavenou dobu plynová páka snížena na nulu

OCHRANNÉ FUNKCE REGULÁTORU

• Ochrana při rozjezdu: Pokud motor nenastartuje do 2 sekund po sešlápnutí plynového pedálu, řídicí jednotka vypne motor
• Tepelná ochrana: Pokud teplota regulátoru překročí 120 °C, regulátor omezí výkon na 60 % (pokud je nastaveno měkké vypnutí) nebo zcela vypne motor (pokud je nastaveno tvrdé vypnutí)
• Ztráta signálu plynu: regulátor omezí výkon, pokud signál chybí po dobu 1 s; absence signálu po dobu delší než 2 s vede k úplnému odpojení motoru
• Ochrana proti přetížení: regulátor automaticky vypne motor nebo jej znovu spustí, pokud jeho zatížení náhle vzroste na velmi vysokou hodnotu
• Napěťová ochrana: jakmile napětí akumulátoru pohonu klesne pod nastavenou prahovou hodnotu, aktivuje se napěťová ochrana regulátoru. Řídicí jednotka omezí výkon na 60 % (pokud je nastaveno měkké vypnutí motoru) nebo motor zcela vypne (pokud je nastaveno tvrdé vypnutí)
• Ochrana proti nesprávnémunapájecímu napětí: Pokud napětí pohonného akumulátoru není v přípustném rozsahu regulátoru, aktivuje se ochrana proti nesprávnému napájecímu napětí; regulátor signalizuje výstrahu zvukovým signálem motoru

Tip: Při prvním zapnutí regulátoru nejprve zkalibrujte rozsah plynu podle návodu. Teprve poté můžete regulátor používat a nastavovat další parametry pomocí vysílače nebo LED programátoru.

*Postupujte podle návodu k obsluze přiloženého k výrobku.
