Modely DUAL DRIVE COMPONENT třídy 15E (TC.3A.15E)

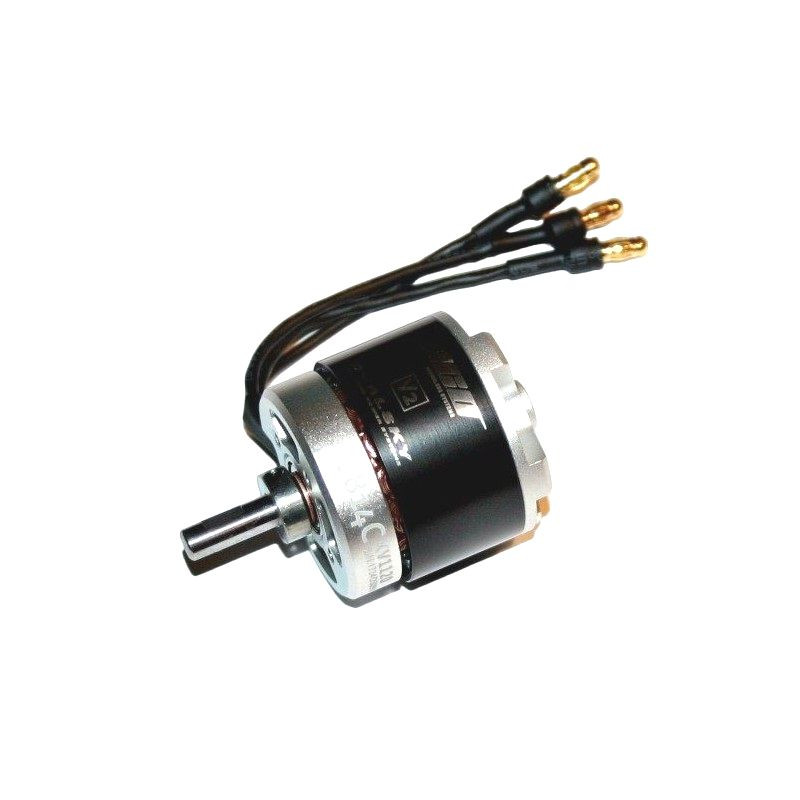

Motor ECO-C ve verzi V2 určený pro modely letadel. Atraktivní cena při zachování kvality značky Dualsky.

U motorů řady ECO došlo ke změně modelového označení, které je tak podobné tomu, které známe z jiných populárních motorů jako AXi, EMAX, RAY, FOXXY atd. Nyní se modelové označení motoru odvíjí od průměru a délky statoru a KV.

Řada motorů Dualsky ECO pokrývá rozsah nejčastěji používaných pohonných jednotek: od nejmenších až po ty s výkonem 900 W. Široký rozsah KV umožňuje motor přesně přizpůsobit konkrétní aplikaci. Některé z nich jsou vhodné i pro použití v multikoptérách (řada ECO-X).

Vlastnosti motorů ECO V2:

• o 25 % výkonnější konstrukce ve srovnání s řadou ECO při stejné hmotnosti
• o 50 % delší životnost motoru ve srovnání s předchozí řadou ECO
• zesílené nápravy
• dynamicky vyvážený rotor
• optimalizovaný odvod tepla
• vodotěsný stator - připraven pro použití v dešti a vlhku - POZOR ložiska nejsou vodotěsná!
• NOVÉ PRAVIDLA OZNAČENÍ na základě průměru a délky statoru a KV (otáčky na volt napětí naprázdno)
• široká nabídka modelů v nejoblíbenějších velikostech až do výkonu více než 2000 W a optimálně přizpůsobených parametrů KV
• kabeláž standardní délky s předpájenými konektory (konektorové zásuvky pro připájení ke kabelům regulátoru jsou součástí dodávky)
• hřídel motoru vyčnívající na straně statoru
• možnost zpětné montáže, náboj k našroubování na rotor je součástí dodávky
• montážní kříž a šrouby jsou součástí dodávky
• kryt motoru z hliníkové slitiny, CNC obráběný a eloxovaný
• nMB ložiska
• magnety N4SH
• označení modelu je laserem vyryto na rotoru, což eliminuje jakýkoli vliv na vyvážení
• výrobek je určen pro středně pokročilé a pokročilé piloty letounů a multikoptér a zaručuje vysokou kvalitu při nízkých pořizovacích nákladech
• výrobek je zabalen v estetické krabici

Základní technické údaje:

• rozměry: 35,2x34,2 mm
• průměr osy: 5 mm
• rozteč upevňovacích šroubů: 19/19mm
• napájení: 3-4 články Li-pol
• hmotnost (bez kabelů): 105 g
• KV: 970 otáček za minutu
• doporučené vrtule: 3S: 11x7, 12x6 / 4S: 9x6, 8x4

• nejvyšší účinnost při zatížení: 18A
• maximální okamžité zatížení: 18A 33A (do 15 sekund)
• maximální výkon (15 sekund): 400W
• spotřeba proudu bez zátěže (10V): 1,0A
• vnitřní odpor: 48,6 mOhm
• doporučený regulátor: 40-45A, např. Dualsky XC-45-Lite
• použití: modely letadel třídy .10 až .15
• kompletní vybavení: montážní příčka, vrtulový náboj pro zpětnou montáž, konektory typu DB3 3,5 mm samec připájené na kabely + konektorové zásuvky a smršťovací bužírky

plus:

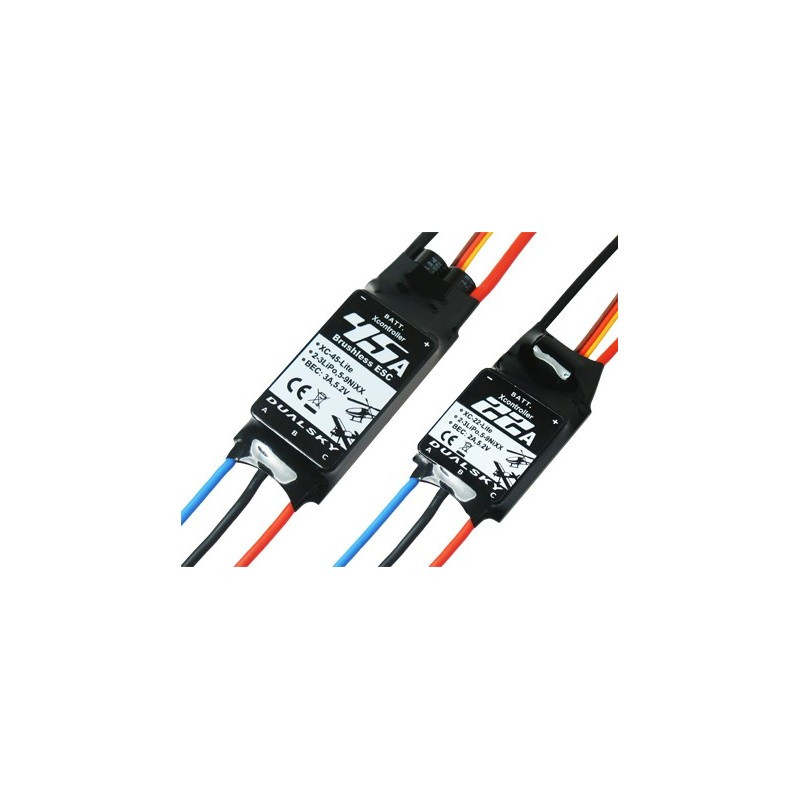

- DUALSKY SPEED REG.45A XC-45 LITE

Regulátor otáček řady 45A Lite, velmi šetrný k peněžence, ale kvalitou a funkcemi převyšující nízkorozpočtové regulátory jiných výrobců. Při vývoji těchto regulátorů byla zohledněna zpětná vazba a očekávání uživatelů, takže velmi dobrá a spolehlivá řešení Dualsky jsou nyní dostupná širšímu okruhu zákazníků.

Doporučujeme pro 3D modely díky vysoce přesné regulaci výkonu.

Základní parametry:

• 45 A trvalý proud (maximální výkon 500 W)
• 60A okamžitý proud (maximální okamžitý výkon 666W)
• 2-3 články Li-Ion/Li-pol (7,4-11,1 V), 5-9 článků Ni-Cd/Ni-Mh (6,0-10,8 V)
• BEC 5,2V/3A; (pro 3-4 mikroserva); pro více serv se doporučuje použít regulátor napětí DUALSKY

• provoz motoru: až 210000 ot/min (2-pole), 70000 ot/min (6-pole) a 35000 ot/min (12-pole)
• programovatelné časování: normální, měkké
• programovatelné napájení: Ni-xx/Li-xxx
• programovatelné vypínání: vypnutí motoru/snížení výkonu
• programovatelné vypínací napětí: nízké/střední/vysoké
• programovatelná brzda: zapnuto/vypnuto
• režim regulátoru
• lze programovat z vysílače (plynová páka) nebo pomocí programovací karty Dualsky V2
• určení: elektrické vrtulníky třídy 450 3D, sportovní a rekreační letadla do 0,32, tj. ekvivalent spalovacího motoru o objemu 5,25 cm3
• vnitřní odpor: 0,0025 Ohm
• rozměry: 67x25x7 mm
• hmotnost: 38 g (s kabelem)
• délka signálního kabelu: 30 cm
• regulátor není vybaven konektory

*Postupujte podle pokynů přiložených k výrobku.

Návod: TU
