POHONNÁ JEDNOTKA DUALSKY 300 (TC.3A.300)

Pohonná sada určená pro modely třídy 300. Pro tuto sadu doporučujeme vrtule v rozmezí 7×4 - 9×5. Doporučené akumulátory Dualsky 800-1200mAh .

Sada se skládá z:

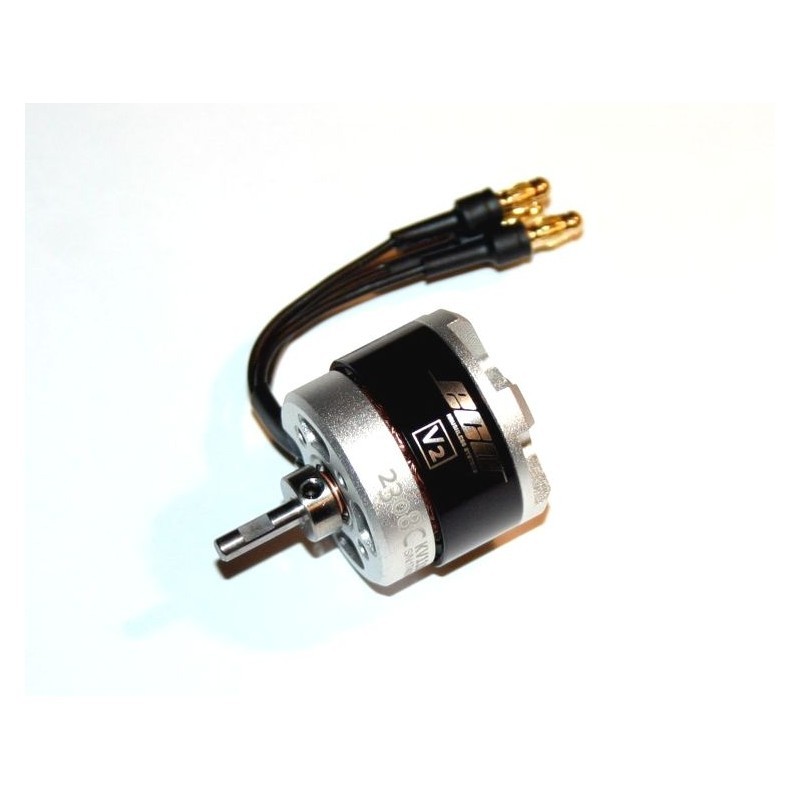

• motor Dualsky 2308C-1180

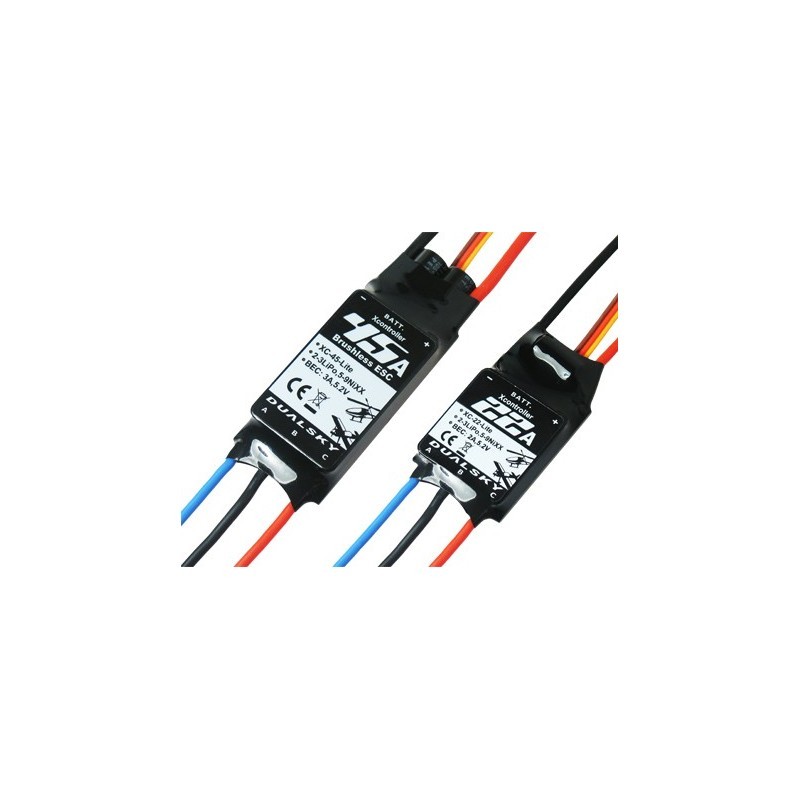

• regulátor Dualsky XC-22-Lite 22A

Motor ECO-C ve verzi V2 určený pro modely letadel. Atraktivní cena při zachování kvality značky Dualsky.

U motorů řady ECO bylo změněno modelové označení, které je podobné označení známému u jiných populárních motorů, jako jsou AXi, EMAX, RAY, FOXXY atd. Nyní se název modelu motoru odvíjí od průměru a délky statoru a KV.

Řada motorů Dualsky ECO pokrývá rozsah nejčastěji používaných pohonných jednotek: od nejmenších až po ty s výkonem 900 W. Široký rozsah KV umožňuje přesné přizpůsobení motoru konkrétní aplikaci. Některé z nich jsou vhodné i pro použití v multikoptérách (řada ECO-X).

Vlastnosti motorů ECO V2:

• o 25 % výkonnější konstrukce ve srovnání s řadou ECO při stejné hmotnosti
• prodloužení životnosti motoru o 50 % ve srovnání s předchozí řadou ECO
• zesílené nápravy
• dynamicky vyvážený rotor
• optimalizovaný odvod tepla
• vodotěsný stator - připraven pro použití v dešti a vlhku - POZOR ložiska nejsou vodotěsná!
• NOVÉ PRAVIDLA PRO OZNAČOVÁNÍ na základě průměru a délky statoru a KV (otáčky na volt napětí naprázdno)
• široká nabídka modelů v nejoblíbenějších velikostech až do výkonu více než 2000 W a optimálně přizpůsobených KV parametrů
• kabeláž standardní délky s předpájenými konektory (konektorové zásuvky pro pájení na kabely regulátoru jsou součástí dodávky)
• hřídel motoru vyčnívající na straně statoru
• možnost zpětné montáže, náboj se šroubuje na rotor, který je součástí dodávky
• montážní kříž a šrouby jsou součástí dodávky
• kryt motoru z hliníkové slitiny, CNC obráběný a eloxovaný
• ložiska NMB
• magnety N4SH
• označení modelu je laserem vyryto na rotoru, což eliminuje jakýkoli vliv na vyvážení
• výrobek je určen pro středně pokročilé piloty letounů a multikoptér a zaručuje vysokou kvalitu při nízkých pořizovacích nákladech
• výrobek zabalený v estetické krabičce

Základní údaje

• rozměry: 28,8x24,9 mm
• průměr nápravy: 3,175 mm
• rozteč upevňovacích šroubů: 16/16 mm
• napájení: 2-3 články Li-pol
• hmotnost (bez kabelů): 47 g
• KV: 980 otáček za minutu
• doporučené vrtule: 2S: 11x6, 10x8 / 3S: 9x4,7, 9x6
• nejvyšší účinnost při zatížení: 12A
• maximální okamžité zatížení: 20 A (až 15 sekund)
• maximální výkon (15 sekund): 240W
• odběr proudu bez zátěže (10 V): 0.5A
• vnitřní odpor: 128,5 mOhm
• doporučený regulátor: 22-25A, např. z řady Dualsky
• použití: modely letadel třídy 300E s hmotností 400-600 g
• součástí dodávky je: křížový držák pro montáž, náboj vrtule pro zpětnou montáž, konektory DB3 3,5 mm samci připájené na kabely + konektorové zásuvky a smršťovací bužírky

plus

Regulátor otáček řady 22A Lite, který je velmi šetrný k peněžence, ale svou kvalitou a funkcemi předčí nízkorozpočtové regulátory jiných výrobců. Při vývoji těchto regulátorů byla zohledněna zpětná vazba a očekávání uživatelů, takže velmi dobrá a spolehlivá řešení společnosti Dualsky jsou nyní k dispozici širšímu okruhu zákazníků.

Doporučuje se pro 3D modely díky vysoce přesné regulaci výkonu.

Základní parametry:

• 22 A trvalý proud (maximální výkon 244 W)
• okamžitý proud 30 A (maximální okamžitý výkon 333 W)
• 2-3 články Li-Ion/Li-pol (7,4-11,1 V), 5-9 článků Ni-Cd/Ni-Mh (6,0-10,8 V)
• BEC 5,2 V/2 A; (pro 3-4 mikroserva); pro více serv se doporučuje použít regulátor napětí DUALSKY VR-3. [PDF, 32kB]
• obsluha motoru: až 210000 otáček za minutu (2 pole), 70000 otáček za minutu (6 polí) a 35000 otáček za minutu (12 polí)
• programovatelné časování: normální, jemné
• programovatelný napájecí zdroj: Ni-xx/Li-xxx
• programovatelné vypnutí: vypnutí motoru/snížení výkonu
• programovatelné vypínací napětí: nízké/střední/vysoké
• programovatelná brzda: zapnuto/vypnuto
• režim guvernéra
• lze programovat z vysílače (plynová páka) nebo pomocí programovací karty Dualsky V2
• určení: letadla třídy 450, 3D akrobacie 350g, sportovní letadla do 600g
• vnitřní odpor: 0,0082 Ohm
• rozměry: 47x26x7 mm
• hmotnost: 22 g (s kabely)
• délka signálního kabelu: 18 cm
• regulátor není vybaven konektory, doporučujeme použít 3,5mm konektory DB3 nebo XT60

Návod k použití v polštině:

• Manuál k regulátorům otáček střídavých motorů DUALSKY (překlad Nastik). [PDF]

*Postupujte podle pokynů přiložených k výrobku.
