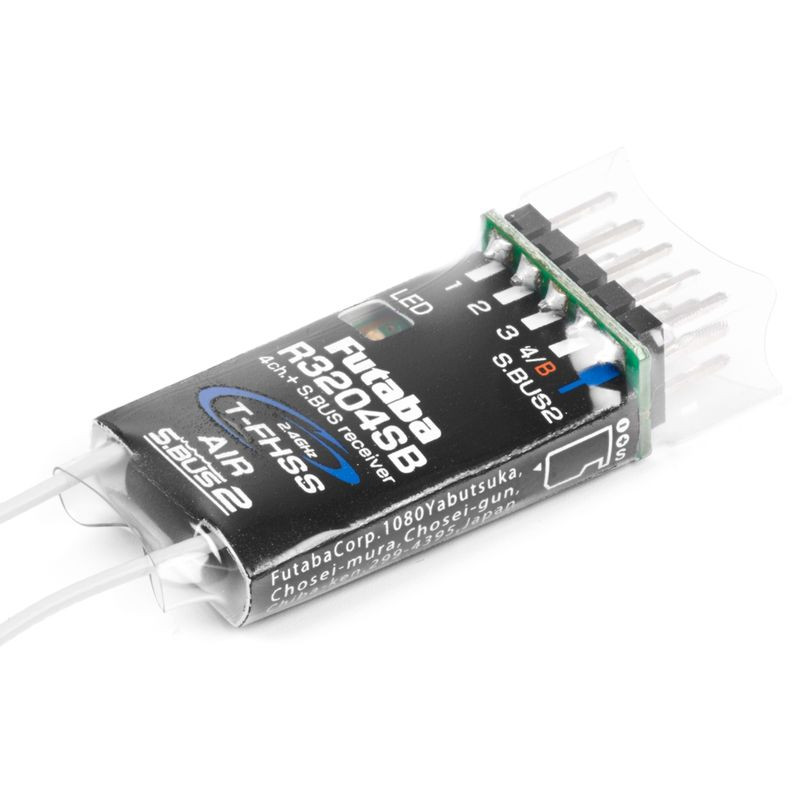

FUTABA RECEIVER R3204SB T-FHSS Air

Malý čtyřkanálový telemetrický přijímač pro vysílací systém Futaba T-FHSS Air-2,4 GHz s dvojicí celopásmových diferenciálních antén. Je určen pro použití v modelech všech kategorií a díky kompaktním rozměrům, nízké hmotnosti, konektorům pro podélnou osu a možnosti provozu s 1S LiPo (3,7 V) zdrojem je vhodný i pro velmi malé a lehké modely. R3204SB poskytuje 4 klasické výstupy PWM kanálů a port S.BUS2 pro obousměrnou komunikaci, což umožňuje připojení serv S.BUS2 a telemetrických senzorů. Podporuje funkci "ID modelu". Provozní stavy přijímače jsou indikovány LED diodou.

Přenosový systém

Futaba T-FHSS Air-2,4GHz pro létající modely. Není kompatibilní s přenosovým systémem T-FHSS Surface 2,4GHz používaným v RC soupravách Futaba pro RC auta, jiná pozemní vozidla a lodě.

Napájení

3,7-7,4 V (jmenovité napětí), provoz 3,5-8,4 V - tj. 4-6 NiMH akumulátorů, 1-2S LiPo/Li-ion akumulátory, 2S LiFe akumulátory, BEC stabilizátory napájení v daném rozsahu napětí.

Anténa

Přijímač je vybaven dvojicí diferenciálních antén pro maximalizaci příjmu signálu bez ohledu na vzájemnou polohu modelu a vysílače. Ty by měly být připevněny k modelu se vzájemnou orientací 90°.

Výstupy přijímače

Přijímač umožňuje připojení standardních konektorů Futaba (s výstupkem) a konektorů UNI (=JR/Graupner, Hitec) bez bočního výstupku (pozor na polaritu).

• Výstupy kanálů (PWM): R3204SB nabízí 4 klasické kanálové výstupy PWM, které lze používat současně se sériovou sběrnicí S.BUS2
• S.BUS2: Zásuvka S.BUS2 umožňuje připojení serv, gyroskopů a dalších kompatibilních zařízení S.BUS2, stejně jako připojení telemetrických senzorů Futaba, jejichž data lze zobrazovat na vysílači.

Telemetrie

R3204SB přenáší údaje o napájecím napětí přijímače do vysílače bez připojení jakýchkoli senzorů.
R3204SB umožňuje použití všech telemetrických čidel
Futaba a další senzory kompatibilní se sběrnicovým systémem S.BUS2 s obousměrnou komunikací.

Co je to S.BUS2/S.BUS:

S.BUS - sériová sběrnice Futaba s jednosměrnou komunikací, která umožňuje ovládat serva, regulátory, přepínače, gyroskopy a další kompatibilní RC zařízení připojená k jednomu výstupnímu portu přijímače S.BUS.
S.BUS2 - sériová sběrnice Futaba pro obousměrnou komunikaci umožňující (stejně jako S.BUS) ovládání serv, regulátorů, přepínačů, gyroskopů a dalších kompatibilních RC zařízení připojených k jednomu výstupnímu/vstupnímu portu přijímače S.BUS2. Kromě toho umožňuje připojení telemetrických čidel a odesílání dat z nich prostřednictvím přijímače pro zobrazení na vysílači; z některých serv může S.BUS2 vysílat do vysílače informace o provozním proudu, teplotě nebo úhlu výstupní páky serva.
Na rozdíl od klasických RC souprav využívá systém S.BUS(2) k odesílání řídicích signálů z přijímače do serva, gyra nebo jiného zařízení sériovou datovou komunikaci. Tato data zahrnují příkazy typu "posuň kanál 3 serva o 15 stupňů, posuň kanál 5 serva o 30 stupňů" pro více zařízení. Zařízení S.BUS(2) provádějí pouze příkazy patřící k jejich vlastnímu nastavenému kanálu. Z tohoto důvodu je možné připojit několik serv k jednomu signálnímu kabelu a nastavovat a ovládat je jednotlivě podle potřeby. K tomu slouží identifikační kód serva (ID). ID najdete na nálepce na krabici serva.

Servo S.BUS2 lze připojit k portům S.BUS2 a S.BUS přijímače. Jeho funkce je určena nastavením kanálu v paměti serva (to se provádí pomocí programovacího rozhraní vysílače Futaba, programátoru SBC-1 nebo USB rozhraní CIU-3 s PC programem S-Link - u některých serv lze kanál nastavit pouze pomocí vysílače).

Servo S.BUS nebo S.BUS2 připojené ke kanálovému výstupu klasického přijímače (PWM) se chová jako klasické servo. Jeho pohyb je indikován signálem v kanálu přijímače, ke kterému je připojeno. Nastavení programovatelných funkcí serva zůstávají v platnosti.

Technické údaje: V případě, že je servo v provozu, je možné jej použít pro všechny serva:

• modulace: T-FHSS Air - 2,4 GHz
• napájení (jmenovité napětí): 4,8 V, 6 V, 7,2 V, 7,4 V, 3,7 V, 6,6 V
• počet kanálů: 4
• výstup: S-BUS2
• rozměry: 41,4 x 18 x 9,9 mm
• hmotnost: 4,8 g

*Postupujte podle návodu k obsluze dodaného s výrobkem.
