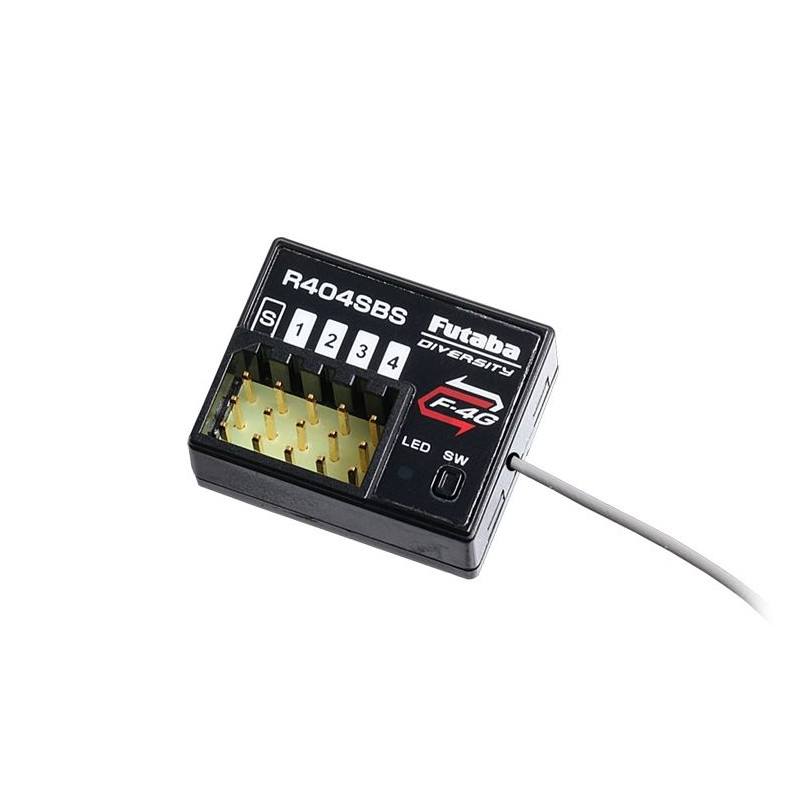

PŘIJÍMAČ FUTABA R404SBS

desetikanálový přijímač 2,4GHz přenosového systému Futaba F-4G se superrychlou odezvou a plnou telemetrií pro RC auta a lodě. Je určen pro všeobecné použití v modelech všech kategorií. Port S.BUS2 pro obousměrnou komunikaci umožňuje připojení serv S.BUS2 pro kanály 5-10, telemetrických senzorů Futaba, gyroskopů nebo jiných kompatibilních zařízení. Provozní stavy přijímače jsou indikovány LED diodou.

Přenosový systém F-4G

Futaba F-4G 2,4 GHz je nový přenosový systém se superrychlou odezvou, který umožňuje telemetrický přenos až 10 kanálů. Na kanálech 1-4 je možné (v závislosti na nastavení ve vysílači může každý kanál pracovat v jiném režimu) vysílat úzkopásmový signál pro serva Futaba SR s opakovací frekvencí 833 Hz (střídání 1 ms), pro klasická digitální serva s opakovací frekvencí 333 Hz (střídání 3 ms) nebo pro analogová serva s opakovací frekvencí 66 Hz (cyklus 15 ms). Kanály 5-10 jsou přenášeny jako sériový signál pro serva S.BUS2 s opakovací frekvencí 66 Hz.

Napájení

3,7 - 7,4 V (jmenovité napětí) - tj. např. 4-6 článků NiMH, 1-2S LiPo/Li-ion, 2S LiFe, stabilizátory napájení BEC v daném rozsahu napětí.

Anténa

Přijímač je vybaven diverzitními anténami - jednou dlouhou externí anténou a jednou vestavěnou do krabičky přijímače.

Výstupy přijímače, režimy kanálů

Přijímač je vybaven zásuvkami pro standardní konektory Futaba (s prolisem), do kterých lze samozřejmě zasunout i konektory UNI (=JR/Graupner, Hitec) bez bočního prolisu.

Výstupy kanálů (PWM): R404SBS nabízí 4 klasické kanály PWM.

S.BUS2: Zásuvka S.BUS2 umožňuje připojení serv S.BUS2 pro kanály 5-10, telemetrických čidel Futaba, jejichž data lze zobrazovat na vysílači, gyroskopů/stabilizačních jednotek nebo jiných zařízení.

Telemetrie

R404SBS přenáší údaje o napájecím napětí přijímače do vysílače bez nutnosti připojovat jakékoli senzory.

R404SBS umožňuje použití telemetrických čidel Futaba a dalších čidel kompatibilních se sběrnicovým systémem S.BUS2 s obousměrnou komunikací (vhodnost čidel závisí na schopnostech vysílače).

Možnost aktualizace firmwaru

Firmware přijímače lze aktualizovat bezdrátově prostřednictvím vysílače.

Co je to S.BUS2/S.BUS

S.BUS - sériová sběrnice Futaba s jednosměrnou komunikací pro ovládání serv, regulátorů, přepínačů, gyroskopů a dalších kompatibilních RC zařízení připojených k jednomu výstupnímu portu přijímače S.BUS.
S.BUS2 - sériová sběrnice Futaba pro obousměrnou komunikaci umožňující (stejně jako S.BUS) ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených k jednomu výstupnímu/vstupnímu portu přijímače S.BUS2. Kromě toho umožňuje připojení telemetrických čidel a odesílání dat z nich prostřednictvím přijímače pro zobrazení na vysílači; z některých serv může S.BUS2 vysílat do vysílače informace o provozním proudu, teplotě nebo úhlu výstupní páky serva.

Na rozdíl od klasických RC souprav využívá systém S.BUS(2) k odesílání řídicích signálů z přijímače do serva, gyra nebo jiného zařízení sériovou datovou komunikaci. Tato data zahrnují příkazy typu "posuň kanál 3 serva o 15 stupňů, posuň kanál 5 serva o 30 stupňů" pro více zařízení. Zařízení S.BUS(2) provádějí pouze příkazy patřící k jejich vlastnímu nastavenému kanálu. Z tohoto důvodu je možné připojit několik serv k jednomu signálnímu kabelu a nastavovat a ovládat je jednotlivě podle potřeby. K tomu slouží identifikační kód serva (ID). ID najdete na nálepce na krabici serva.

Servo S.BUS2 lze připojit k portům S.BUS2 a S.BUS přijímače. Jeho funkce je určena nastavením kanálu v paměti serva (to se provádí pomocí programovacího rozhraní vysílače Futaba, programátoru SBC-1 nebo USB rozhraní CIU-3 s PC programem S-Link - u některých serv lze kanál nastavit pouze pomocí vysílače).

Servo S.BUS nebo S.BUS2 připojené ke kanálovému výstupu klasického přijímače (PWM) se chová jako klasické servo. Jeho pohyb je indikován signálem v kanálu přijímače, ke kterému je připojeno. Nastavení programovatelných funkcí serva zůstávají v platnosti.

Technické údaje: V případě, že je servo v provozu, je možné jej použít pro všechny serva:

• Modulace/kódování: F-4G 2,4 GHz
• Počet kanálů: 10
• Napájení (jmenovité napětí): 3,7 V / 4,8 V / 6 V / 6,6 V / 7,2 V / 7,4 V
• Délka [mm]: 25,5
• Šířka [mm]: 25,5 mm: 20,7
• Výška [mm]: 20,5 mm: 10,6
• Hmotnost [g]: 5,7
• Sériový výstup: S-BUS2

*Postupujte podle návodu k obsluze přiloženého k výrobku.
